涡轮流量计

一、产品概述

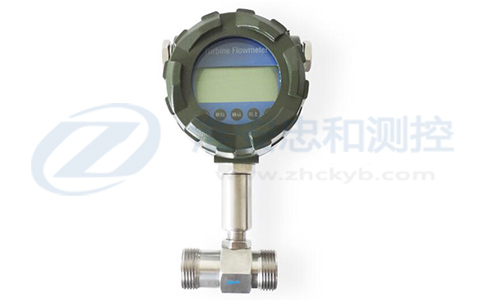

     ZHLWGY型涡轮流量计是一种测量液体流量的流量仪表，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用且介质中无纤维、颗粒等杂质的液体的流量的测量，涡轮流量计与相应的流量积算仪配套可用于测量液体的瞬时流量与累积流量，与流量定量控制仪配套使用可以对流体进行自动定量控制。涡轮流量计具有结构简单、精度高、安装维护方便等特点。该产品被广泛应用于石油、化工、冶金、供水、食品、环保、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量计可应用于制药行业。
    一体化涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到805个月以上。
    涡轮流量计的一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
二、涡轮流量计工作原理
    流体流经传感器壳体，由于叶轮与流向有一定的角度，流体的冲击力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶轮旋转，在力矩平衡后转速稳定，在一定条件下，转速与流速成正比，由于叶片上有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表显示出流体的瞬时流量与累积流量。
三、涡轮流量计技术性能
1、流量计口径DN(mm)：4;6;10;15;20;25;32;40;50;65;80;100;125;150;200
2、精度等级：0.2级（特殊订制） 0.5级 1.0级
3、量程比：1:10 1:20（特殊）
4、被测介质温度：-20~110℃
5、环境温度：-10~55℃ 相对湿度：5~90％
6、仪表本体材质：304  316不锈钢+双相钢叶轮
7、供电：a、DC24V  b、3.6V锂电池
8、输出信号：a、两线制线性电流4~20mA（电池供电不支持） b、脉冲输出 c、RS485通讯 d、HART协议
9、防护等级 IP65
10、隔爆等级：EXdiiBT4  EXdiiCT6
四、涡轮流量计安装要求
   1）安装场所
    传感器应该安装在便于维修，管道无振动、现场无强磁干扰与热辐射影响的场所。
   2）安装要求及注意事项
  a、水平或垂直安装的涡轮流量计不应该有5°的倾斜。
  b、若流体中含有杂质，应该在涡轮流量计的上游安装过滤器，若流体中含有气体应该在流量计的上游安装消气器。
  c、应该在流量计的下游安装流量调节阀门，而流量计的上游阀门应该全开。对于会产生逆流的管道应安装止逆阀。
  d、安装的管道应与涡轮流量计传感器同心、同径；涡轮流量计不能安装在管线的最高点，以免管线内积聚的气体停留在传感器处影响测量。
五、涡轮流量计产品结构与材质说明

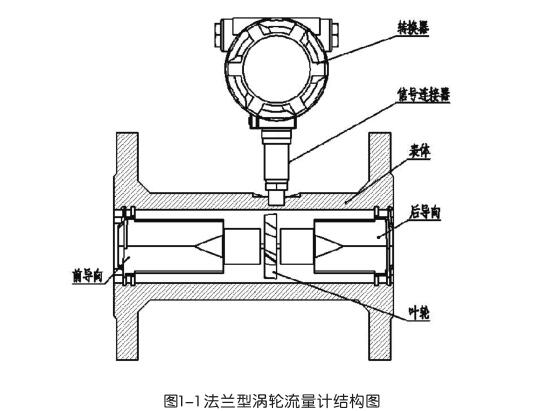

涡轮流量计的基本结构如图1-1所示，它主要由表体、前导向、后导向、叶轮、信号连接器和转换器等组成。

材质说明
主要部件材质对照表

类型	表体		叶轮		前后导向		法兰或卡箍/卡盘
	常规	定制	常规	定制	常规	定制	常规	定制
螺纹连接	304	316	2Cr13	双相钢	304	316	-	-
法兰连接							304	316
夹装连接							碳钢	304/316
卡箍连接							304	-

说明：
*信号连接器材质均为304不锈钢
*转换器外壳材质均为压铸铝合金
六、涡轮流量计类型

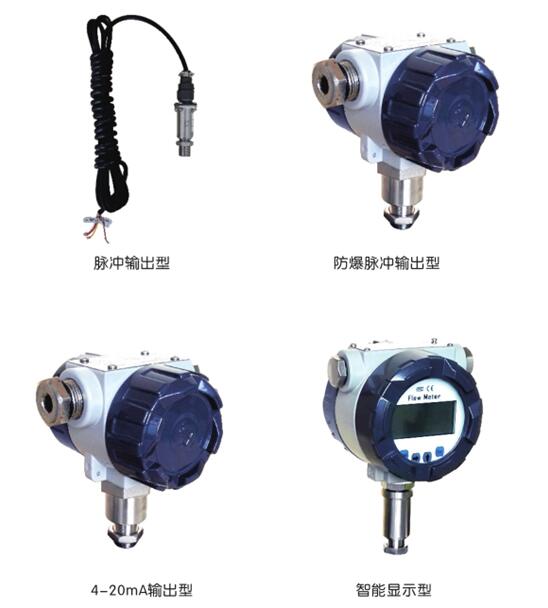

1.转换器

2.传感器



  七、液体涡轮流量计的技术性能
 对于粘度较高的液压油，机油，小口径规格可以采用实流标定。

公称通径DN	流量范围m3/h						流体温度℃	公称压力PN (Mpa)	环境温度℃	相对湿度％	最大压力损失MPa
	基本误差 ±0.2％		基本误差 ±0.5％		基本误差 ±1.0％
	下限	上限	下限	上限	下限	上限
2A					0.01	0.13	-20~+120	6.3 16 25 40	-25~+55	≤80	0.15
4A					0.04	0.25					0.12
6A			0.1	0.6	0.1	0.6					0.08
10A			0.25	1.2	0.2	1.2					0.05
15A	1.2	5	0.6	4	0.5	5					0.035
25A	2	10	1.6	10	1	10
40A			3	20	2	20		2.5			0.025
40B	4	20	3	20	2.5	25
50A			6	40	4	40
50B	8	40	4	40	4	40
80A			16	100	10	100
80B	20	100	10	100	16	160
100A			25	160	20	200		1.6或2.5
100B	25	160	20	160	20	200
150A			50	300	40	400
150B	50	300	40	300	40	400
200A	120	600	100	600	80	800
250A	200	1000	160	1000	120	1200		1.6
300A			250	1600	180	1800

八、ZHLWGY型涡轮流量计的选型表

型号		规格代号		说明
ZHLW				涡轮流量计
	G			传感器
		Q		气体
		Y		液体
公称通径			-2	2mm(管螺纹G3/8″)
			-4	4mm(管螺纹G1/2″)
			-6	6mm(管螺纹G1/2″)
			-10	10mm(管螺纹G1/2″)
			-15	15mm(管螺纹G1″)
			-25	25mm(管螺纹G11/4″)
			-40	40mm(法兰型)
			-50	50mm(法兰型)
			-80	80mm(法兰型)
			-100	100mm(法兰型)
			-150	150mm(法兰型)
			-200	200mm(法兰型或者插入式)
			-250	250mm(法兰型或者插入式)
			-300	300mm(法兰型或者插入式)
精度等级			A	精度1％
			B	精度0.5％
			C	精度0.2％
信号输出			M	一体化液晶显示并带4~20mA电流输出
			J	配套流量积算仪分体显示
			S	配套流量积算仪分体显示并输出4~20mA
			I	4~20mA电流输出
			T	一体化液晶显示
			P	脉冲输出
			R	带RS485通讯
			H	带HART协议
公称压力			C1	PN1.6MPa
			C2	PN2.5MPa
			C3	PN4.0MPa
			C4	PN6.3MPa
			C5	PN16MPa
			C6	PN25MPa
			C7	PN40MPa
防爆要求			/NE	不防爆
			/EX	防爆等级dⅡBT4
温度要求			/NE	常温
			/HE	120℃≥高温≥150℃
其它要求			/□	在订货时注明
