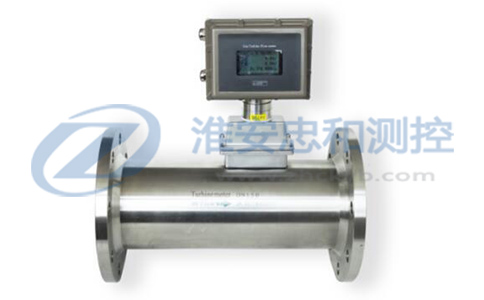

ZHLWGQ型气体涡轮流量计集气体涡轮流量传感器与流量积算仪于一体,是石油化工、电力、冶金工业与锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。
一、气体涡轮流量计工作原理
当气体进入流量计时,首先经过特殊结构的整流器并加速,在流体的作用下由于涡轮叶片与流体流向成一定角度,此时涡轮产生转动力矩,在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时,转速稳定,涡轮转动角速度与流量成线性关系,通过旋转的发讯盘上的磁体周期性地改变传感器磁阻,从而在传感器两端感应出与流体体积流量成正比的脉冲信号,该信号经放大、滤波、整形后输给转换器进行处理,直接显示流体的体积流量和体积总量。
二、气体涡轮流量计技术性能
气体涡轮流量传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、最大压力损失见表:
规格型号 | 工作状态流量范围(m3/h) |
流体温度 ℃ |
环境温度 ℃ |
相对湿度 % |
公称压力 (MPa) |
最大压力损失KPa | ||
基本误差 1% |
基本误差 1.5% |
基本误差 2.5% |
||||||
LWGQ-15 | 1.5~7.5 |
-20~120 |
-20~60 |
≤95 |
6.3 | 1 | ||
LWGQ-25 | 6~42 | 0.7 | ||||||
LWGQ-40 | 8.4~84 | 8.4~160 |
1.6 2.5 4.0 |
0.6 | ||||
LWGQ-50 | 16.8~168 | 16.8~336 | 0.5 | |||||
LWGQ-80 | 34~340 | 34~680 | 0.7 | |||||
LWGQ-100 | 51~510 | 51~1020 | 0.7 | |||||
LWGQ-150 | 98~980 | 98~1960 | 0.8 | |||||
LWGQ-200 | 170~1700 | 170~2550 | 0.8 | |||||
LWGQ-250 | 230~2300 | 230~3450 | 0.8 | |||||
LWGQ-300 | 400~4000 | 400~6000 | 0.8 |
型号 | 规格代号 | 代号说明 | ||||||||
ZHLW | 涡轮流量仪表 | |||||||||
G | 传感器 | |||||||||
Q | 气体 | |||||||||
公称通径 |
-15 -25 -40 -50 -80 -100 -150 -200 -250 -300 |
15mm(管螺纹G1″) 25mm(管螺纹G11/4″) 40mm(法兰型) 50mm(法兰型) 80mm(法兰型) 100mm(法兰型) 150mm(法兰型) 200mm(法兰型) 250mm(法兰型) 300mm(法兰型) |
||||||||
型式代号 |
A B C |
±2.5%(DN15,25) ±1.5%(1:15) ±1.0%(1:10) |
||||||||
输出信号 |
P I T M C |
脉冲输出 4~20mA输出 现场瞬时/累积流量指示(LRT-Ⅰ,电池供电) 脉冲/4~20mA输出和现场瞬时/累积显示(LRT-Ⅱ) 自动温压补偿,脉冲/4~20mA输出和现场显示(LRT-Ⅲ) |
||||||||
公称压力 |
C1 C2 C3 C4 C5 C6 C7 |
PN1.6MPa PN2.5Mpa PN4.0Mpa PN6.3Mpa* PN16Mpa* PN25Mpa* PN40Mpa* |
||||||||
防爆要求 |
/NE /EX |
不防爆 防爆等级Ex ib Ⅰ(脉冲,模拟) 或Ex dⅡ BT4(LRT-1) |
||||||||
特殊选项 | /□ | 例:高压等 |
注:1、法兰连接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者为特殊定货。
四、气体涡轮流量计的安装:
1、严禁流量计在线焊接管道法兰,应先拆除流量计后,方可焊接。
2、安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。

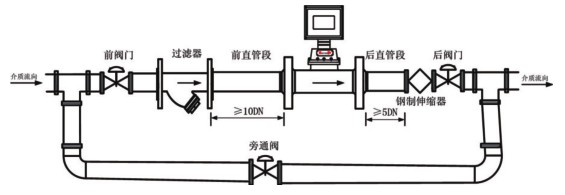

3、为了便于维修,不影响流体正常输送,建议依照上图所示设置旁通管道。
4、为了防止杂质进入流量计,必须安装过滤器。
5、流量计应水平安装。建议在流量计后直管段后侧安装钢制伸缩器(补偿器),伸缩器必须符合管道设计的公称通径和公称压力的要求。伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸。
6、如须垂直安装时,应在订货时注明,产品需做相应配置。安装使用时,气流方向应从上至下。
7、流量计安装在室外使用时,建议加配防护罩,以免雨水浸入或烈日暴晒,而影响流量计使用寿命。
8、流量计周围不能有强的外磁场干扰及强烈的机械振动。
9、流量计需可靠接地,但不得与强电系统地线共用。
