超声波液位计

发布时间：2025-04-22 浏览次数：

一、概述：
ZH-CYW系列超声波液位计是由微处理器控制的数字液位仪表。在测量中脉冲超声波由传感器发出，声波经液体表面反射后被同一传感器接收并转换成电信号。超声波液位计具有自动功率调整，温度补偿，抗干扰等功能。由于采用非接触测量，被测介质几乎不受控制，可广泛应用于水环境、酸碱、泥浆、食品等多种环境。
超声波液位计可采用二线制、三线制或四线制技术，供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。
二、超声波液位计应用：
1、测量流量、液位、低表压、真空和比重
2、两线制最大量程可达30m
3、四线制最大量程可达40m
4、最小分辨率1mm
5、LCD／LED大显示屏
6、智能信号处理技术
7、配有高低位双继电器（仅四线制）
8、全塑料防腐外壳（防护等级lP67）
9、合理的换能器结构（小量程物位计法兰安装时，对法兰接管长度无要求）
10、简单的按键设定参数（无需等待容器排空或加满，无需附加的遥控器）
11、灵活的安装方式（螺纹/法兰、固定孔/支架）
螺纹尺寸： M48*2；M60*2；M78*2
12、交流或直流供电形式可选（仅四线制）
13、当环境潮湿、不通风、扬尘多等环境恶劣建议采用分体式
不可应用场合：
由于以下物质的挥发性气体或者扬尘的吸声能力特强，所以一般情况下不可应用，如：发烟硫酸、硝酸、储存罐中的水泥粉、石灰粉、液体表面有大量的泡沫存在等，同时到达换能器的温度60℃以上或者储存罐压力≥0.4MPa时不可以使用（如果应用场合在带温带压的储存罐，订货时必须说明）。
三、超声波液位计技术参数

型号	ZH-CYW
量程	0~5m/10m /15m /25m/30m
盲区	0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m
精度(空气中)	量程的0.2％ 0.5％（常规精度）
电流输出	4~20mA
输出分辨率	实际量程的0.03％
输出负载	0~500Ω
开关量输出	高位、低位继电器常开
继电器规格	AC250V 5A/DC30V
显示分辨率	1cm
显示方式	4位LCD液晶(字高15cm) 或6位LED数码管
输入电源	DC24V(±10％)80mA或AC220V 50mA
温度补偿	全范围自动
介质温度	-20℃~+80℃
压力范围	±0.1MPa
声波束角	5°(3db)
检测周期	1秒
参数设置	3位有感按键
电缆装置	PG13.5密封套
外壳材质	ABS
传感器材质	PVC
防护等级	IP67
安装方式	螺纹(法兰)或固定孔(支架)
安装要求	探头发射面应伸出容器安装口

四、超声波液位计主要技术指标

功能	一体型超声波液位计	分体式超声波液位计
量程	0~5米 10米 15米 20米 25米 30米	0~5米 10米 15米 20米 25米 30米
测量精度	0.5~1%	0.5~1%
分辨率	3mm或者0.1%	3mm或者0.1%
显示	中文液晶	中文液晶
模拟输出	4 线制 4～20mA/510Ω负载 2 线制 4～20mA/250Ω负载	4～20mA/510Ω负载
继电器输出	可选配 2 组 AC 250V/ 8A 或 DC30V/ 5A 状态可编程	（可选配）单通道为 2 组，双通道是4组AC 250V/ 8A 或DC 30V/ 5A状态可编程
供电	标配 24VDC 可选 220VAC+15% 50Hz	标配 220VAC+15% 50Hz 可选 24VDC 120mA 定做 12VDC 或电池供电
环境温度	显示仪表-20～+60℃，探头-20～+80℃	显示仪表-20～+60℃，探头-20～+80℃
通讯	RS485	RS485
防护等级	显示仪表 IP65，探头 IP68	显示仪表 IP65，探头 IP68
探头电缆	无	标配10米
产品功耗	一体式二线制用 24V 电源供电，不能带继电器，功耗是 30mA。具体功率如下：无继电器是 24×30mA=0.72W；一体式四线制用 24V 电源供电，不带继电器功耗是 80mA，带一个继电器是要 105mA，2 路继电器 130mA, 具体功率如下：无继电器是 24×80mA=1.9W； 1路继电器是24×105mA=2.5W； 2路继电器是24×145mA=3.1W；	分体式用 24V 电源供电，不带继电器功耗是 100mA，带一个继电器是要 120mA，2 路继电器 145mA,3 路继电器要 170mA，4 路继电器要 190mA. 具体功率如下：无继电器是 24×100mA=2.4W； 1路继电器是24×120mA=2.9W；2路继电器是24×145mA=3.5W； 3路继电器是24×170mA=4.1W；2路继电器是24×190mA=4.6W；

五、超声波液位计产品选型

ZH-CYW-	超声波液位计
型式	A	一体式两线制（常规）
	B	一体式三线制
	C	一体式四线制
	D	分体式四线制精简型
	E	分体式四线制标准型
量程		2	L=0~2000mm
		3	L=0~3000mm
		......	......
		30	L=0~30000mm
		客户指定	L=0~Nmm
电源电压			D	DC24V LCD液晶显示
			E	DC24V LED数码管显示
			A	AC220V LCD液晶显示
探头加长				**mm

六、超声波液位计的安装：

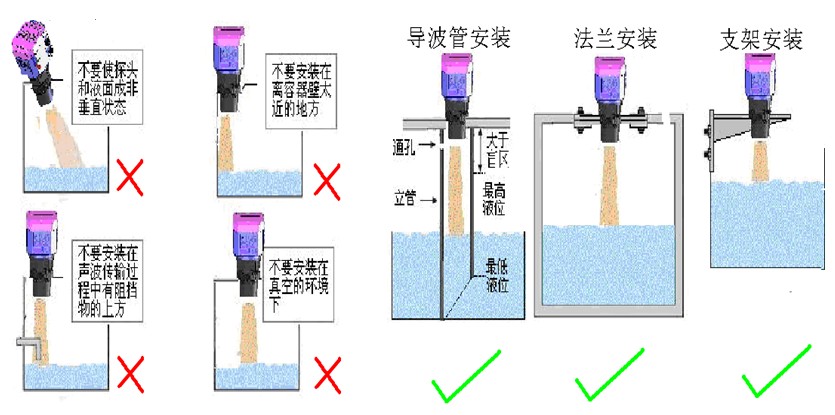

一）超声波液位计的安装方式选择的正确性选择

二）超声波液位计不同形式的安装要求
1、平顶罐的安装

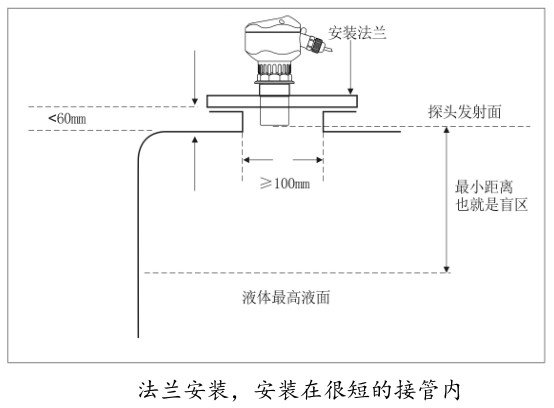

平顶罐一般都有一个很短的接管，接管的基准面是法兰的下底面，在接管长度≤60mm，接管内径≥100mm，接管内壁平整无毛刺、凸起物的前提下，安装后探头的发射面低于法兰的下底面 3cm 就可以测量。

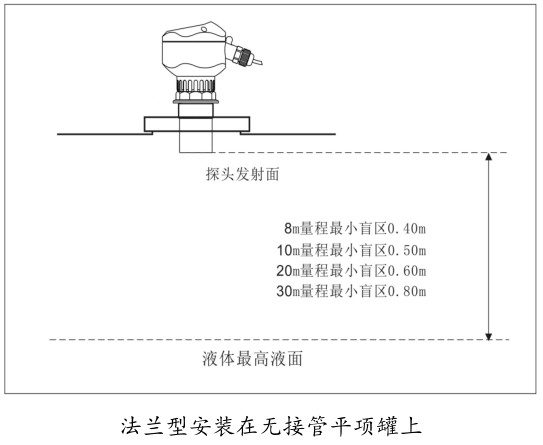

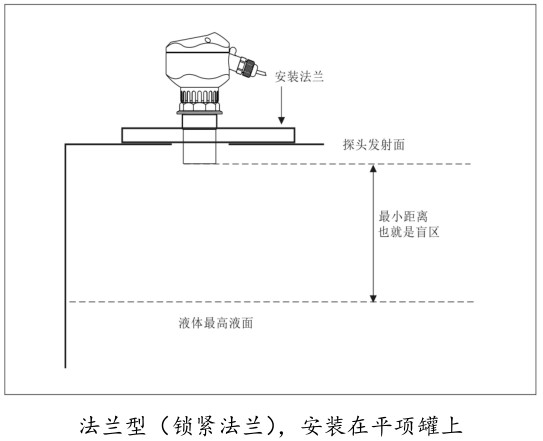

最理想的安装是直接将仪表安装在平顶容器上，不使用接管，容器上的圆形开口就可以足够固定安装用的法兰或者万向节。探头发射面是在基准面以下。

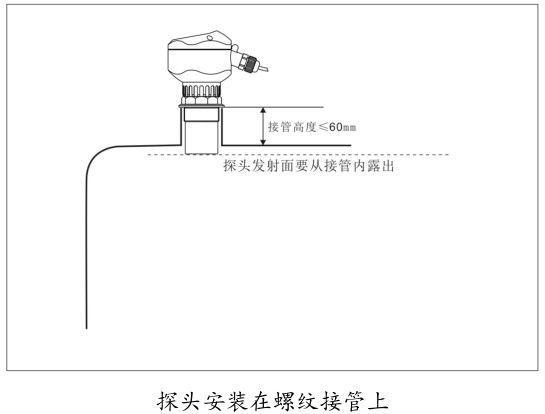

安装在跟探头一样的螺纹接管上，在这种情况下，接管的内径大小跟探头的外螺纹几乎一样，探头的发射面必须伸出接管 1cm 以上，不能缩在接管内。

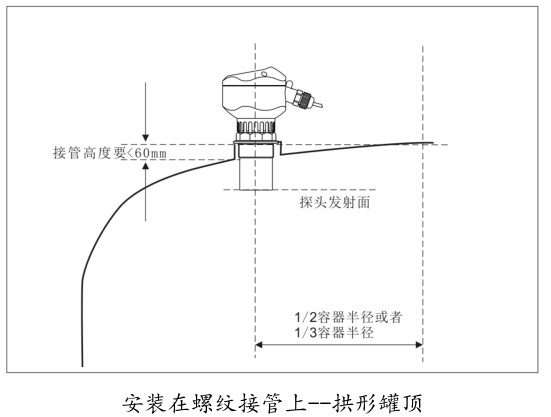

2、拱形罐顶的安装
对于拱形罐，仪表最好不要安装在罐顶中央，而是安装在罐顶半径的1/2或者2/3处(在满足离罐壁一定距离的前提下)。对于超声波脉冲来讲，拱形罐顶就好像是一个凸透镜，如果探头安装在凸透镜的焦点上，那么它就会接收到所有虚假回波。因此应该尽量避免将传感器探头安装在拱形罐顶中央。

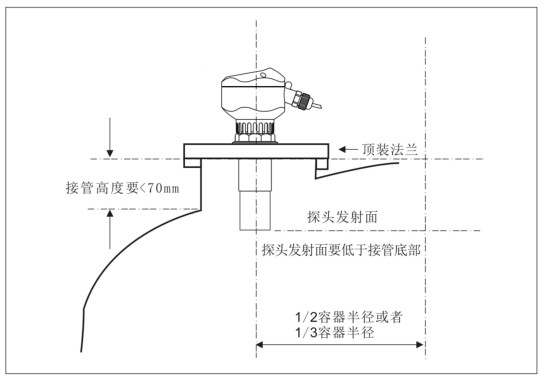

在大多数的拱形罐顶上，接管加上法兰的长度有150-180mm长度，而超声波物位计的探头螺纹以下都没有这么长的(可以向我公司定制加长型探头，以使探头发射面低于接管底部)。在这样的情况下，我们需要注意接管直径和接管长度的比例关系。

序号	接管长度	接管内径最小尺寸	备注
1	150mm	100mm	接管内壁无毛刺、凸起物，上下垂直，焊缝都要做抛光处理。接管和罐顶连接处要做从接管内向外的45℃斜角抛光。
2	200mm	120mm
3	250mm	150mm
4	300mm	180mm
5	400mm	240mm

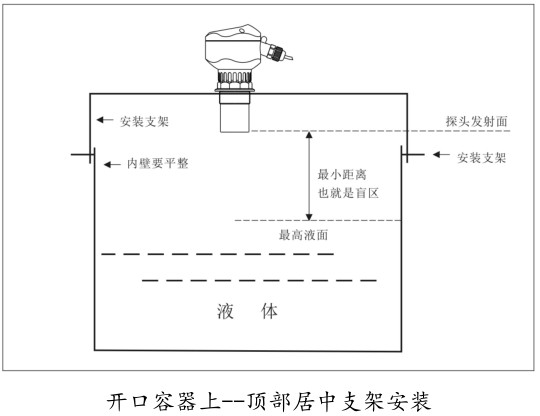

3、开口容器的安装
对于开口容器，可以使用支架安装，要注意支架的承重能力，让传感器与容器壁之间保持一定距离。如果开口容器或者料仓内壁上下是平整的，没有挂料的情况出现，也没有任何的其他的物体在内壁上，那么传感器离容器壁的距离详见下表：

最大量程	离壁距离
5米	0.5米
10米	1.0米
15米	1.5米
20米	2.0米
25米	2.5米
30米	3.0米

由于开口容器没有聚焦效应，可以把传感器安装在容器的正中间。

三）超声波液位计安装完毕后的注意事项

1、设备安装完毕，首先必须给仪表的接地端子真正接到大地上，不要跟其他设备共用地线端子，必须真正单独接地，不要与电气箱或者仪表箱的公用地接地。

2、超声波物位计在与变频器、PLC 等有干扰的设备连接时，电源部分要加隔离变压器，信号部分要加信号隔离器，并做可靠接地处理。

3、信号线不可与动力线、电源线在同一个线槽内，要单独穿金属管安装，或者是远离动力线和电源线安装，在没有穿管安装的前提下，距离动力线、电源线距离至少1米以上。
