数显电接点压力表

发布时间：2025-04-22 浏览次数：

ZH-100系列数显电接点压力表采用稳定性能佳的压力传感器作为其敏感元件，以检测过程介质压力，数显电接点压力表拥有可靠性、长期稳定性设计，结合微处理技术和模数转换算法，达到精度高，功耗低的要求。采用大屏幕的液晶显示使数据清晰易读。耐腐蚀，抗震动，可以应用在多种复杂的环境中。不锈钢接口与多种介质兼容。仪表带上下限调节设定装置（两点阀值设置，两个常开电接点，可控制报警装置和动力设备），供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。产品出厂校准，用户免校准。大屏幕液晶显示压力数值，方便现场工人操作。主要应用于石油化工、煤矿液压、电站大坝、汽车电子、液位测量等对各种液体、气体的压力测量控制场合。是替代传统机械表的理想选择。
数显电接点压力表技术参数：

测量范围 MPa		-0.1-0;-0.1~0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16;0-25;0-40; 0-60
精度%		± 0.5 ； 1.0
电接点参数	工作电压	24VDC
	最大工作电流	5A
	最大功率（无感负载）	5A/250VAC
连接器		X14K4P

测量物质：气体、液体，可燃性物质需定货时说明
供电电压：直流DC24V
电接点最大负载：5A（AC250V）
参考精度：0.5% ；1.0%
使用工作温度：-25℃~55℃
数据更新率：3次/秒
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm

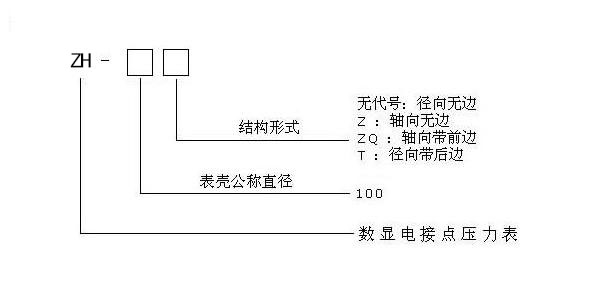

数显电接点压力表产品型谱：

型号	外形尺寸 mm
型号	A	B	C	D	d	d0	M
ZH-100	44	45	18	100	/	/	20X1.5
ZH-100T	44	46	19		118	5.5
ZH-100Z	43	45	34		/	/
ZH-100ZQ	43	45	44		118	5.5
ZH-150	50	47	19	149	/	/	20X1.5
ZH-150T	50	48	20		165	5.5
ZH-150Z	51	47	55		/	/
ZH-150ZQ	51	47	55		165	5.5
注：1、表盘直径150mm的现已经停止供货；2、连接螺纹可按要求订货

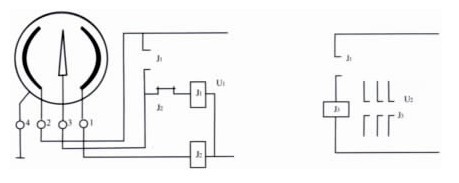

数显电接点压力表接线示意图：

数显电接点压力表使用与订货须知：
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号、测量范围及连接方式及尺寸、材质以及现场环境是否要求隔爆（隔爆型产品就要选防爆数显电接点压力表产品）。
