温度计底座

发布时间：2025-04-22 浏览次数：

温度计底座又称直行连接头、仪表底座、仪表凸台等，主要为化工仪表热电阻、热电偶、双金属温度计等测温仪表配套的一种连接接头,使用非常广泛,一般一端为内螺纹,一端为焊接式,主要规格有:M12*1.5,M16*1.5,M20*1.5,M27*2,G1/2,G3/4,NPT1/2,NPT3/4等等，材质一般为碳钢20#,304,316,焊接那头也可以做成45度的角形直行连接头,在化工工程,机电工程,电力电气管道中大量应用。

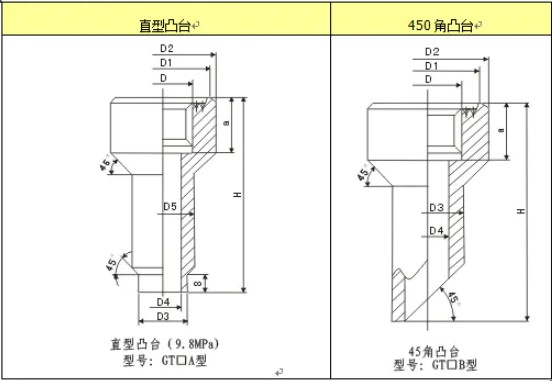

一、温度计底座尺寸介绍：

1、热电阻、热电偶安装45°角凸台

45°角凸台型号	尺寸 mm
45°角凸台型号	D	D1	D2	D3	D4	a	H
GT01B（*常用）	M27×2	Ф43	Ф47	Ф28	Ф18	30	150
GT02B（*常用）	M33×2	Ф51	Ф55	Ф36	Ф24	30	150
GT03B	G1/2"	Ф35	Ф39	Ф27	Ф16	30	90 150
GT04B	G3/4"	Ф43	Ф47	Ф31	Ф20	35	90 150
GT05B	G1"	Ф51	Ф55	Ф41	Ф30	40	90 150

2、热电阻热电偶安装直型凸台

直形凸台型号	尺寸 mm
直形凸台型号	D	D1	D2	D3	D4	D5	a	H
GT01A	M12×1.5	Ф28	Ф32	Ф12	Ф7	Ф18	27	60 120
GT04A （*常用）	M27×2	Ф43	Ф47	Ф22	Ф17	Ф28	32	60 80 120
GT05A（*常用）	M33×2	Ф51	Ф55	Ф30	Ф21	Ф36	34	60 120
GT06A	G1/2"	Ф35	Ф39	Ф21	Ф16	Ф27	35	60 120
GT07A	G3/4"	Ф43	Ф43	Ф25	Ф20	Ф31	40	60 120
GT08A	G1"	Ф51	Ф55	Ф35	Ф30	Ф41	45	60 120

3、双金属温度计安装45°凸台

双金属温度计安装45°凸台型号	尺寸 mm
双金属温度计安装45°凸台型号	D	D1	D2	D3	D4	a	H
GT06B	M27×2	Ф43	Ф47	Ф28	Ф14	20	110

4、双金属温度计安装直型凸台

双金属温度计安装直形凸台型号	尺寸 mm
双金属温度计安装直形凸台型号	D	D1	D2	D3	D4	D5	a	H
GT02A	M16×1.5	Ф32	Ф36	Ф14	Ф7	Ф18	27	60 80 120
GT03A	M20×1.5	Ф36	Ф40	Ф14	Ф7	Ф18	27	60 80 120
GT09A	M27*2	φ43	φ47	φ22	Ф14	Ф28	20	60 80 120

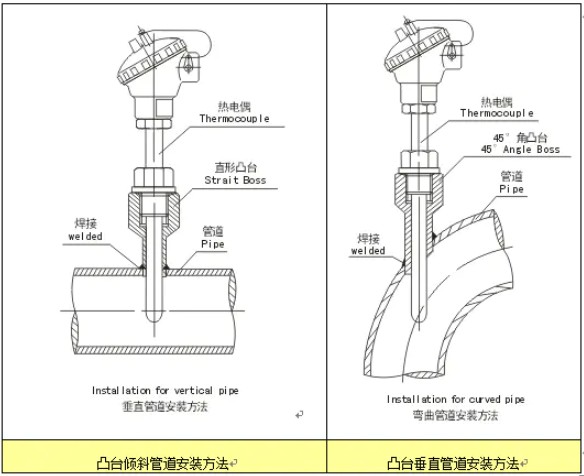

二、温度计底座安装方法：
