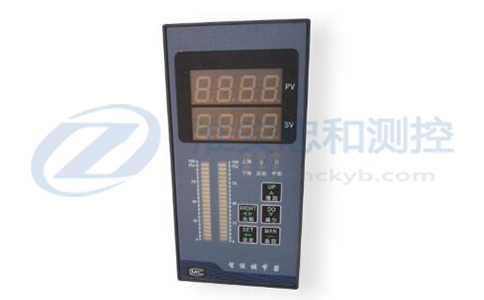

智能光柱显示调节仪

智能光柱显示调节仪适用范围
      ZH-600智能光柱显示调节仪与各类传感器、变送器配合使用，智能光柱显示调节仪可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。智能光柱显示调节仪有单光柱显示调节仪与双光柱显示调节仪，还有双输入双光柱显示调节仪。
智能光柱显示调节仪功能特点
万能输入功能
自动校准和人工校准功能
多重保护、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，智能光柱显示调节仪具备二次开发能力，以满足特殊的功能
模块化结构，配合功能佳的仪表芯片，功能组合、智能光柱调节仪系统升级非常方便
智能光柱显示调节仪主要技术指标
基本误差：0.5％FS或 0.2％FS±48个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管和双排光柱同时显示报警
采样周期：0.5S
报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。
变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
馈电输出：DC24V/30mA
电 源：开关电源 85～265VAC 功耗4W以下
智能光柱显示调节仪型号说明

ZH-600									智能光柱显示调节仪
外型尺寸	A								横式160×80×125mm
	A/S								竖式80×160×125mm
报警输出			B□						B0无报警输出；B1-B4，1-4点报警
变送输出					X1				4～20mA输出
					X2				0～10mA输出
					X3				1～5V输出
					X4				0～5V输出
通讯输出						P			微型打印机
						R			串行通讯RS232
						S			串行通讯RS485
变送器配电电源									无馈电输出
							V12		带DC12V馈电输出
							V24		带DC24V馈电输出
供电电源									220VAC供电
								W	DC24V供电
输入信号								Sn	见"输入信号类型表"

智能光柱显示调节仪输入信号类型表：

参数提示符	输入信号内容	参数提示符	输入信号内容
tc-k	K型	rtd	远传电阻0~400Ω
tc-s	S	bA1	BA1
tc-e	E	bA2	BA2
tc-b	B	0~50	0~50mV
tc-t	T	0~5V	0~5V
Tc-n	N	1~5V	1~5V
tc-j	J	0~20	0~20mA
P100	Pt100	0~10	0~10 mA
C100	Cu100	4~20	4~20 mA
Cu50	Cu50

型号举例：ZH-600A/SB2X1RV24-4-20
ZH-600系列智能光柱显示调节仪，4～20mA输入，外形尺寸80×160×125mm，二限报警控制输出，4～20mA变送输出，带RS232隔离通讯接口，带DC24V馈电输出，供电电源220VAC。
