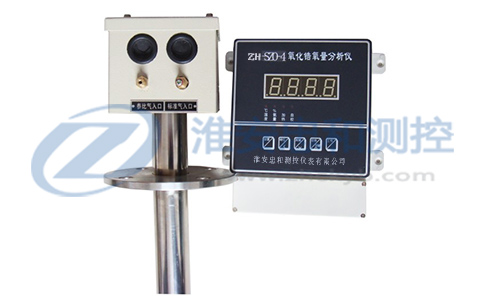

氧化锆氧量分析仪

一、氧化锆氧量分析仪用途
       ZH-SZO系列氧化锆氧量分析仪可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能目的，减少环境污染。
       ZH-SZO系列氧化锆氧量分析仪有氧化锆头（一次仪表）和氧量变送器（二次仪表）两部分组成；ZH-SZO型氧化锆探头外壳采用不锈钢材质制成，耐高温、耐腐蚀的场合选用耐温耐腐的材料制成。在测量过程中不必外加气，参比气能自行对流。并设有标准气接口，可在现场运行时用标准气体进行标定校验。而探头锆管能方便地拆卸更换；氧量变送器结构简单，安装尺寸规范，线路设计合理，工艺质量先进，仪表性能稳定可靠，调试方便。氧化锆氧量分析仪由于其优越的性能价格比，在国内得到广泛应用。
二．氧化锆氧量分析仪技术指标
1．基本误差：<±3%F.S  仪表精度1级
2．量程：0~25％O2
3．本底修正：-20mV～-20mV
4．被测烟气温度：ZO-4型测量低于700℃（低温型）;ZO-5型测量800℃~1200℃（高温型）
5．输出信号：0~10mADC  4~20mADC任意设置
6．负载能力：0~1.2KΩ(0~10mA时)或0~600Ω（4~20mA时）
7．环境能力：0~50℃，相对湿度＜90%
8．电源/；220V+10%，50Hz。
9．功耗：变送器约8W，加热炉平均为50W。
10．响应时间/；90%约3秒。
11．氧化锆探头加热炉升温时间：约20分钟。
12．氧化锆锆头长度：L=400-27116820 1200mm 特殊材质可定做
13．氧化锆锆头材质：不锈钢304 316L
14．隔爆型氧化锆氧量分析仪隔爆等级：ExdiiBT4
三、氧化锆氧量分析仪型号规格

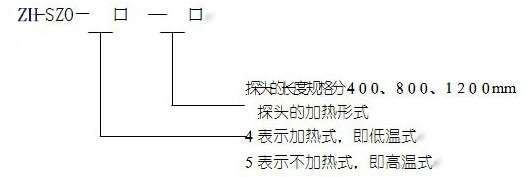

1、 氧化锆探头的外形尺寸图

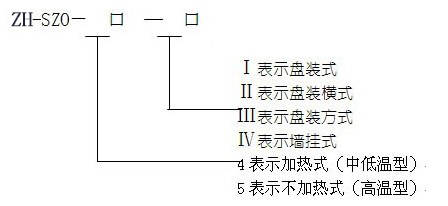

2、 氧量变送器的型号定义

四.氧化锆氧量分析仪规格尺寸
1.氧量变送器尺寸

安装形式	仪表尺寸	仪表开孔尺寸
盘装横式(Ⅰ)	160×80×250	152×76
盘装竖式（Ⅱ）	80×160×250或160	76×152
盘装方式（Ⅲ）	160×160×250或160	153×153
墙挂式（Ⅳ）	325×250×110	310×128

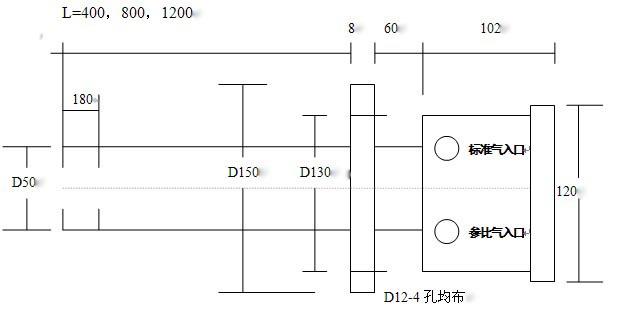

2、氧化锆探头的外形尺寸：（单位mm）

注：1、法兰尺寸与标准可订制
        2、氧化锆探头长度可订制


五、氧化锆氧量分析仪仪表接线示意图

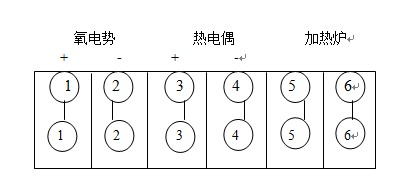

1、氧化锆探头的接线

2、氧化锆显示器接线

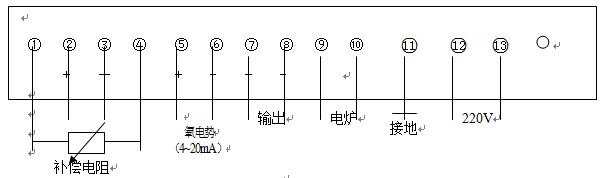

A)盘装接线图

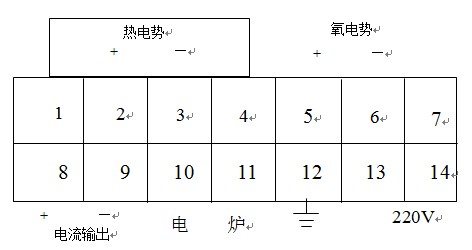

B)壁挂式接线图

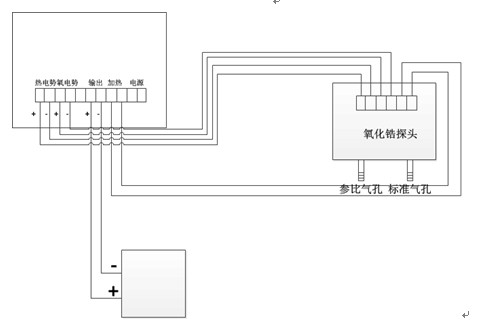

3、氧化锆氧量分析仪系统接线图

六．氧化锆氧量分析仪使用注意事项
1. 本仪表的4~20mA输出为模拟信号输出，在与计算机连接时，必须先检查一下计算机输入的方式是模拟信号输入还是二线制输入，如为模拟信号输入，即可以将仪表的输出与计算机的输入直接相接；如计算机为二线制输入，则仪表的输出与计算机的输入之间必须加装隔离器隔离，仪表才能正常使用，（计算机都有二线制输入，即既为信号线又为电源线。）如果误将模拟信号输入错当二线制输入接入，仪表的输出必将损坏，这一点务必注意。
2. 锅炉停止运行的同时，务必请将氧量分析仪的电源也同时断开，以确保氧化锆探头正常的工作寿命。
3. 硫化床炉在用水清洗烟道粉尘时，请不要将水洒到氧化锆探头上，氧化锆锆管遇水会爆裂损坏。
4、选择氧化锆氧量分析仪一定要说明是燃煤锅炉还是燃气锅炉使用。
七．氧化锆探头氧量分析仪安装注意事项
1. 氧探头在安装时必须慢慢的插到烟道里,避免锆管突遇高温而爆裂; 氧探头接线盒上有两个进气口,必须朝下面, 一个进气口为参比气入口,为常开口,不能堵住; 另一个进气口为标气入口,为常闭口,试验完毕必须堵住,才能确保测量精度.
2. 氧探头在安装时法兰与法兰之间必须用石棉垫垫好,不能有漏气,以免影响测量精度; 氧探头的底部装有白色过滤器,时间久了积满粉尘影响气体穿透力,必须及时更换.
3. 氧探头在使用8-318个月后,最好要重新进行一下标定,确定本底值。
4. 氧量分析仪的主要元件为集成电路，集成电路的工作温度不能超过55℃，所以氧量分析仪的安装位置应选在通风背阴,雨水淋不到,环境温度不能超过50℃的地方．
八．氧化锆氧量分析仪安装点的选择
1. 氧化锆探头应安装在烟气流动好,切忌安装在炉内侧.死角.涡流及缩口处,内侧和死角点易使响应迟缓,涡流处氧量波动大,缩口处易灰堵和冲刷大;安装点处应有操作平台,便于安装探头和校准,安装操作方便.
2. 电厂锅炉和工业锅炉应将氧探头装在过热器与省煤器中间 ,安装点烟温在400℃左右.
3. 加热炉体应将氧探头装在空气预热器前.
