铠装热电偶不同的直径推荐使用温度介绍

一、概述：

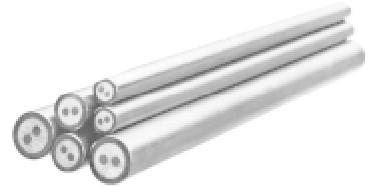

   铠装热电偶材料是由偶丝装在有绝缘材料的金属套管中，被加工成可弯曲的组合体，它是制造铠装热电偶与装配式热电偶的关键原材料，被广泛应用于各行各业的科技与工农业领域。
二、铠装热电偶特点：
外径小。反应快、气密性好、使用寿命长、测温范围大，可在有振动、低温高温、安装管线狭窄空间可弯曲的条件下使用。
三、主要技术指标（采用国标GB/T18404-2001）
套管材料、外径和最高使用温度：

产品名称	分度号	套管材料	铠装外径 (mm)	最高使用温度（℃）
				长期	短期
镍铬-镍硅热电偶	K	304	0.5  1.0	400	600
			1.5  2.0	600	700
			3.0  4.0  5.0  6.0  8.0	800	900
		GH3030	0.5  1.0	500	600
			1.5  2.0  3.0	800	900
			4.0  5.0	900	1000
			6.0  8.0	1000	1100
镍铬硅-镍硅镁热电偶	N	304	0.5  1.0	400	600
			1.5  2.0	600	700
			3.0  4.0  5.0  6.0  8.0	800	900
		GH3030	0.5  1.0	500	600
			1.5  2.0  3.0	800	900
			4.0  5.0	900	1000
			6.0  8.0	1000	1100
镍铬-铜镍热电偶	E	304	0.5  1.0	400	500
			1.5  2.0	500	600
			3.0  4.0  5.0	600	700
			6.0  8.0	700	800
铁-铜镍热电偶	J	304	0.5  1.0	300	400
			1.5  2.0	400	500
			3.0  4.0  5.0	500	600
			6.0  8.0	600	750
铜-铜镍热电偶	T	304	0.5  1.0	200	250
			1.5  2.0  3.0  4.0  5.0	250	300
			6.0  8.0	300	350
铂铑10-铂热电偶	S	GH3039	2.0  3.0  4.0	1000	1100
			5.0  6.0	1100	1200
铂铑13-铂热电偶	R	GH3039	2.0  3.0  4.0  5.0  6.0	1100	1200
铂铑30-铂铑6热电偶	B	GH3039	2.0  3.0	1200	1300
			4.0  5.0  6.0	1300	1400

注：以上使用温度因与套管直径、材质、使用介质状态和热电偶结构形式等有关，表中数据仅为推荐使用温度。对于铠装热电偶丝材规格请查阅铠装热电偶偶丝材料各部位规格尺寸介绍
