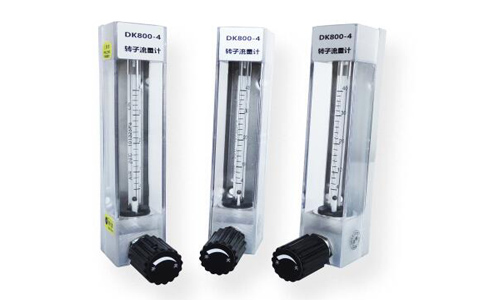

DK800玻璃转子流量计

一.概述
　　DK800型玻璃转子流量计适用于微小流量的测量，是一款用来测量封闭式管道中单相非脉动流体（液体或气体）流量的过程检测型仪表。不必拆下整机就可方便更换锥管和浮子，流量标尺清晰，带调节阀。广泛应用于多种行业。
类型有：普通型，防腐型，面板型，报警型，法兰型。连接方式多样，其工作压力和工作温度均高于原有相同通径系列玻璃转子流量计产品。
二.型号规格及技术参数

型号	测量范围（L/H）
	水（20℃）	空气（1.2×10⁵Pa，20℃）
DK800-3/F	0.15-1.5 L/H	0.18-1.8 L/H 0.36-3.6 L/H
DK800-4/F	0.25-2.5 L/H	0.5-5 L/H       1.6-16 L/H 0.8-8 L/H       6-60 L/H
DK800-6/F	0.5-5  L/H    6-60 L/H 1.2-12 L/H    10-100 L/H 2-20 L/H    16-160 L/H 2.5-25 L/H    20-200 L/H 4-40 L/H	10-100 L/H      180-1800 L/H 25-250 L/H      240-2400 L/H 50-500 L/H      300-3000 L/H 80-800 L/H      350-3500 L/H 100-1000 L/H    430-4300 L/H

型号	测量范围
	水（20℃）	空气（1.2×10⁵Pa，20℃）
DK800-3/F	0.4-4 ml/min 0.6-6 ml/min 1-10 ml/min 1.6-16 ml/min 2.5-25 ml/min 4-40 ml/min 6-60 ml/min 10-100 ml/min	6-60 ml/min 10-100 ml/min 16-160 ml/min 30-300 ml/min 60-600 ml/min 0.1-1 L/min 0.15-1.5 L/min
DK800-4/F	16-160 ml/min 25-250 ml/min	0.3-3 L/min 0.6-6 L/min
DK800-6/F	40-400 ml/min 60-600 ml/min 0.1-1 L/min	0.7-7 L/min 1-10 L/min 1.5-15 L/min
DK800-10/F	0.1-1 L/min 0.16-1.6L/min	3-30L/min 5-45L/min


浮子读数位置：球浮子顶部。

范围度：10：1	准确度等级：2.5级；4级
锥管：光管/带筋管	锥管长度:100mm
允许被测流体状况：最大压力：1.0MPa	允许被测流体状况：最高温度：120℃
基座：M10*1内丝；G1/4内丝；NPT1/4内丝	总长：146mm
浮子形状:球	连接方式：软管,金属管

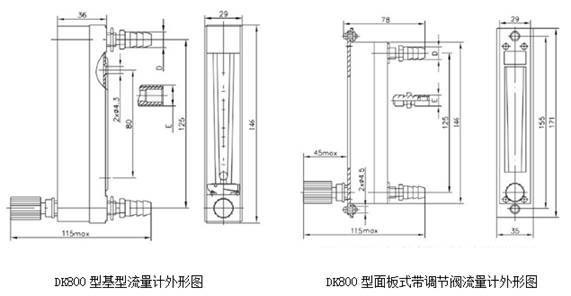

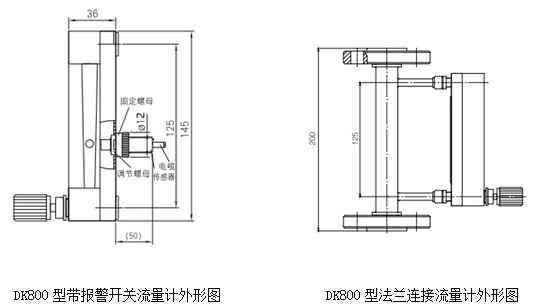

三.外形及安装连接尺寸                                       单位：mm


四. 接触测量流体的零部件材质

型号	浮子	基座	止档	密封圈及垫片	针阀
DK800-（）	玛瑙或316L不锈钢	304 不锈钢	聚四氟 乙烯	丁腈橡胶	304 不锈钢
DK800-（）F				氟橡胶及PTFE

注:可定做316L，需说明。

五.安装与使用
安装
1. 流量计安装前应将运输中防止浮子跳动的填充物取出，如带导杆，检查浮子能否在导杆上自由滑动。请检查玻璃管有无破损，产品有无松动。
2.  流量计需安装在垂直位置上（流量计中心线与铅垂线的夹角不得超过5%）并有可取的支撑，管道无震动，不应受到来自管道的任何张力和压力。应将管道冲洗干净后安装流量计。被测流体从流量计下端进上端出。注意：任何流量计切勿手持使用。
3. 被测流体中不可有大颗粒污物，否则会使浮子卡住或堵住流量计通路，视情况需要可在流量计前端安装过滤器。如被测流体含有气泡，应在流量计前端设置排气口。
4. 被测流体压力必须稳定，流体压力不稳定会造成浮子波动，不能准确测量。流量计前端应设置缓冲器或定值器。建议安装旁路管道便于维修拆装。
5. 管路中有倒流，特别是水锤作用的，为防止损坏流量计应在流量计下流阀门之后安装单向止回阀。
6. 流量计上游应有5-10倍公称通径的直管段，下游应有至少250mm直管段。
使用
1. 使用时应缓慢开启流量计上游的阀门，防止浮子突然上冲，损坏玻璃管，然后用下游的调节阀调节流量。避免与电磁阀配套使用。禁止使用前和使用中拆装流量计。
2. 流量计浮子读数应读取测量边。如浮子的工作直径（读数边）如有损伤，应对流量计重新标定。
3. 应避免被测流体的温度急骤变化。
4. 使用中的流量计，如发现有渗漏，应拧紧进出口接嘴、针型阀的压螺帽和玻璃锥管下端的顶紧环（从右向左即顺时针）。若上述方法不行，一般是密封圈失效，应更换。
5. 当锥管和浮子沾污，应及时清洗，以免降低测量精度。
6. 定期检查流量计的误差。一旦超出规定误差，应调换浮子和锥管，或者重新标定。
7. 被测流体和状态（温度/压力）与流量计上的标度和状态不一致时，应对示值按被测流体和状态进行修正（包括密度，温度，压力等），才能得到正确的流量。
8. 一般流体测量选用DK800-（）型，有腐蚀性流体的测量选用DK800-（）F型。

六.示值修正
测量液体时的修正：求使用状态下流过流量计的流量：  QS=QN
QS----实际流量值；ρs----波测液体的密度；QN----流量计的读数示值； ρf----浮子密度；
ρN----水在20℃，绝对压力101325Pa时的密度（998.303kg/m³）。
被测气体为干气体时的修正：求使用状态下流过流量计的流量：QSN=QN
QSN---被测气体标准状态下的流量；QN---流量计的读取示值（标准状态0℃，101325Pa时的流量值）；ρSN---被测气体标准状态（0℃，101325Pa）时的密度；ρN---空气标准状态（0℃，101325Pa）时的密度；Ps---被测气体测量时的绝对压力；Ts---被测气体测量时的绝对温度；P---流量计标尺上标注的绝对压力；T---流量计标尺上标注的绝对温度【（273.15+20）K】。
使用状态下流过流量计的流量：
Qs=QSN
Qs---被测气体使用状态下的流量；
PN---标准状态下的绝对压力（101325Pa）；
TN---标准状态下的绝对温度（273.15K）。
