小口径面板式流量计

发布时间：2025-04-22 浏览次数：

小口径面板式有机玻璃转子流量计亦称面板式流量计，其被广泛应用于测量微小流量的液体或者气体的体积流量，其主要对工作压力小于0.6MPa；工作温度小于60℃的介质的流体流量测量，主要特点是质量轻、刻度清晰、不易碎、使用寿命长。
面板式有机玻璃转子流量计（小口径）流量及尺寸技术参数

型号	测量范围		接口螺纹	精度	外形尺寸
型号	ml/min（液体）	L/min（气体）	接口螺纹	精度	A	B	C	D	E	F
ZHLZBY-4MZT	6~60 8~80 40~400	0.05~0.5 0.1~1 0.2~2 0.25~2.5 1~4 0.6~6 1~5 1~10 1~12	φ6快插连接	4％	94	27	21	14	14	70
ZHLZBY-6MZT	6~60 16~160 10~70GPH 25~250 80~400 100~500 100~600 200~800 100~1000	0.1~0.8 0.1~1 0.1~1.5 0.3~3 0.4~4 0.5~8 1~5 1~12 2~10 2~20 3~15 3~30 4~20 5~25 6~30 10~60 10~70 10~100 0.05~0.25m³/h 0.04~0.4m³/h	内G1/4		102	30	25	20	M18*1.5	77
ZHLZBY-8MZT	2.5~25LPH 5~45LPH 6~60LPH	0.16~1.6m³/h 0.1~1m³/h 0.2~2m³/h	内G1/4		110	25	25	20	M18*1.5	80

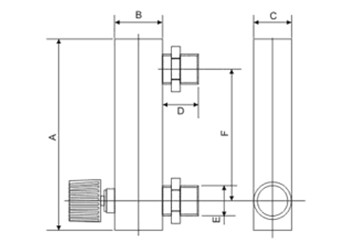

产品外形图：

面板式有机玻璃转子流量计零部件材质及代码

有无调节阀	调节阀材质	接咀材质	O型圈材质
T-有调节阀 O-无调节阀	√1、黄铜 2、不锈钢	√1、黄铜 2、黄铜镀铬 3、不锈钢	√1、硅橡胶 2、氟塑橡胶 3、丁晴胶

注：“√”为正常产品配置

说明：1、通常情况下的面板式有机玻璃转子流量计调节阀材质为黄铜，接咀材质为塑料，由于塑料接咀受温度的变化而易导致其塑性、强度等发生变化而导致密封可能会困难，其适合常温介质使用，温度在40℃以上建议使用不锈钢接咀，请购买时确认。
2、面板式有机玻璃转子流量计耐温＜60℃，耐压＜1.0MPa（工作压力0.6MPa以内）当工作温度大于40℃，工作压力大于0.6MPa建议选用不锈钢接咀材质。
