金属转子流量计

发布时间：2025-04-22 浏览次数：

ZHLZ系列金属转子流量计是基于浮子位置测量的一种变面积流量仪表，采用全金属结构，具有结构简单、体积小、压损小、量程比大（1:10）、工作可靠、适用范围广、测量精度好、具有耐高温、耐高压、安装方便等特点； ZHLZ系列金属转子流量计有普通型和防腐蚀型，以上两种类型均分为现场指示型（ZHLZZ-）和电远传型（ZHLZD-）、普通型流量传感器，仪表材料为1Cr18Ni9Ti、防腐型为1Cr18Ni9Ti内衬PTFE。如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应与对应的流量计材质相同。金属转子流量计广泛应用于各行业复杂、恶劣环境下对小流量、低流速的各种苛刻介质条件下的流量进行测量与过程控制。
金属转子流量计主要技术参数
（1）基本型（就地指示式）
测量的介质：液体；气体
测量范围：水（20℃） 2.5-150000L/h
空气（20℃，0.1013MPa）0.07-4000Nm³/h
量程比：10:1（最大与最小流量）
精度：1.5级 2.5级
工作压力：≤4MPa
工作温度：-20～300℃（氟塑料衬里-10～80℃）
环境温度：-40～80℃
介质粘度：DN15 ≤5mPa.S
DN25~DN150 ≤250mPa.S
安装方式：垂直安装；水平安装（水平安装无衬四氟型）
管体材质：1Cr18Ni9Ti；316L ；304内衬PTFE等
过程连接：法兰，卫生型卡箍或按用户提供
蒸汽夹套头：法兰DN15 PN1.6，或按用户提供
仪表总高度：标准250mm
法兰标准：HG/T20592；其它要求的可订制
（2）远传装置（就地指示式带远传）
①KW5-1角位移变送器
基本误差：1.5%F.S
输出信号：标准型4～20mA；0~10mA；HART协议
负载阻抗：350Ω
电源电压：24VDC 220VAC 锂电池
环境温度：-20～80℃
出线口：M20×1.5
防爆标志：ExdiiCT6
②ESK-HD变送器
电源影响：<0.1%(不含数字分辨率[70μA)
负载影响：<0.1%(不含数字分辨率[70μA)
电流损耗：4～21.6mA，相对于测量值的0%
负载阻抗：0～800ohm
工作电压：12.8～30VDC
二线制Rext[KΩ]=（供电电源[V]~12V）/22mA
输出信号：4～20mA
环境温度：-25～80℃
出线口：M20×1.5
防爆等级：ExdiiCT6（防爆证书编号：CNEx23.2895X）

ZHLZ系列金属转子流量计不同口径的参考流量范围：

通径（mm）	流量范围			压力损失kPa
	水L/h		空气m³/h	常规型	防腐型
	常规型	防腐型	常规型，防腐型	常规型	防腐型
DN15	2.5～25	---	0.07～0.7	6.5	5.5
	4.0～40	2.5～25	0.11～1.1	6.5	5.5
	6.0～60	4.0～40	0.18～1.8	6.6	5.6
	10～100	6.3～63	0.28～2.8	6.6	5.6
	16～160	10～100	0.40～4.0	6.8	5.8
	25～250	16～160	0.7～7.0	7.2	6.1
	40～400	25～250	1.0～10	8.6	7.3
	60～600	40～400	1.6～16.0	11.1	7.3
DN20	40～400	40～400	0.7～7.0	8.6	6.1
	60～600	60～600	1.2～12	11.1	7.3
	100～1000	100～1000	1.8～18	11.1	7.3
DN25	100～1000	60～600	3～30	7.0	5.9
	160～1600	100～1000	4.5～45	8.0	6.0
	250～2500	160～1600	7～70	10.8	6.8
	400～4000	250～2500	11～110	15.8	9.2
DN32	160~1600	160~1600	3.0~30	8.0	6.0
	250~2500	250~2500	5.0~50	10.8	6.8
	400~4000	400~4000	7.5~75	15.8	9.2
	600~6000	600~6000		16.5	12.0
DN40	500～5000	---	12～120	8.0	6.5
DN40	600～6000	----	16～160	11.0	6.8
DN50	630～6300	400～4000	18～180	8.1	6.8
	1000～10000	630～6300	25～250	11.0	9.4
	1600～16000	1000～10000	40～400	17.0	14.5
DN65	1200~12000	1200~12000	18~180	8.2	6.9
	1600~16000	1600~16000	30~300	8.2	6.9
	2500~25000	2500~25000	37~370	15.5	11.9
DN80	2500～25000	1600～16000	60～600	8.1	6.9
DN80	4000～400-2711682	2500～25000	80～800	9.5	8.0
DN100	6000～60000	4000～400-2711682	100～1000	15.0	8.5
DN125	10000~100000	10000~100000	300~3000	42.0	38.5
DN125	12500~125000	12500~125000		45.0	42.0
DN150	20000～100000	10000~100000	600～3000	45.0	42.0
DN150	30000~150000	25000~125000		60.0	58.0

备注：以上流量表中未被列入的流量范围正常均可订制，具体订制请电话联系！
金属转子流量计选型：

代号	测量管结构
ZH-LZ50	下进上出
ZH-LZ51	下进上横出
ZH-LZ52	下横进上横出
ZHLZ53R	水平安装-右进左出（无衬四氟）
ZH-LZ53L	水平安装-左进右出（无衬四氟）
	代号	接液材质
	R1	1Cr18Ni9Ti
	R2	316L
	RP	304+PTFE
		代号	管道口径(公称内径)
		DN15	15
		DN20	20
		DN25	25
		DN32	32
		DN40	40
		DN50	50
		DN65	65
		DN80	80
		DN100	100
		DN125	125
		DN150	150
		DN200	200
			代号	附加结构
			无
			T	夹套型
			Z	阻尼型
			G	高温型
			Y	高压型
				代号	指示器形式代码组合
				M1	就地指示器，机械指示瞬时流量
				M2	供电型，机械指示瞬时流量，液晶显示瞬时/累积流量
				M3	供电型，无机械指示，液晶显示瞬时/累积流量
					代码	供电方式
					无	只限M1指示器
					A	220VAC，4~20mA输出
					B	电池供电，无输出
					C	24VDC，二线制供电，4~20mA输出
					D	24VDC，三、四线制供电，4~20mA输出
						代号	表头
						l	方型壳体
						d	圆壳体（隔爆）
							代号	报警或脉冲输出
							无	无报警或脉冲输出
							K1	上限报警或脉冲输出
							K2	下限报警或脉冲输出
							K3	上、下限报警或脉冲输出

注：大众对金属转子流量计有不同的称呼，如：金属管转子流量计、转子流量计、金属管浮子流量计、金属浮子流量计、浮子流量计等，其功能原理都是一样的。

金属转子流量计选型及安装注意事项：

正确选用金属转子流量计及附加结构，对于系统的稳定运行及测量精度至关重要。在流量计的选型及安装中应特别注意以下几点：

1)对于远传输出型智能型金属转子流量计的选用，要选择适合使用场所防爆类型要求的流量计；安装时还应注意仪表上电后的外壳紧固及接线口的密封，以达到防爆、防护、防侵蚀的要求。

2)对于被测介质温度过高(>220℃)或过低的场所，通常要对流量计的传感器部分采取保温或隔热措施，为保证信号转换器---指示器正常工作的环境温度，应选择高温指示器；

3)对于有些需采取保温或冷却的被测介质，要选择夹套型流量计。标准LZ50智能型金属转子流量计的伴热或冷却接口采用DIN2501 DN15 PN1.6 法兰连接,如需其它法兰或螺纹连接，定货时请注明。

4)对于流量计入口介质的压力不稳，尤其用于气体的测量，为保证精度和使用寿命，应选用阻尼结构。

5)对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构，高压型采用HG20595-97 RF带颈对焊钢制管法兰。如采用其它标准，定货时请注明。

6)流量计安装时要保证测量管的垂直度优于5%，且应加装旁路，便于维护和清洗而不影响生产。

7)安装流量计的位置应保证入口有≥5DN的直管段，出口不≤250mm的直管段；如介质中含有铁磁性物质，应在流量计前安装磁性过滤器。（见磁过滤器及直管段外形尺寸图）

8)测控系统中的控制阀，应安装在流量计的下游。用于气体测量时，应保证工作压力不小于流量计压损的5倍，以使流量计稳定工作。

9)安装流量计前，应将管道内焊渣吹扫干净；安装时要取出流量计中的止动元件；安装后使用时，要缓慢开启控制阀门，避免冲击损坏流量计。

10)对于LZ50标准型、LZ53水平安装型智能型金属转子流量计可以选择内置磁过滤器。内置磁过滤器的LZ50标准型的总高为350mm。

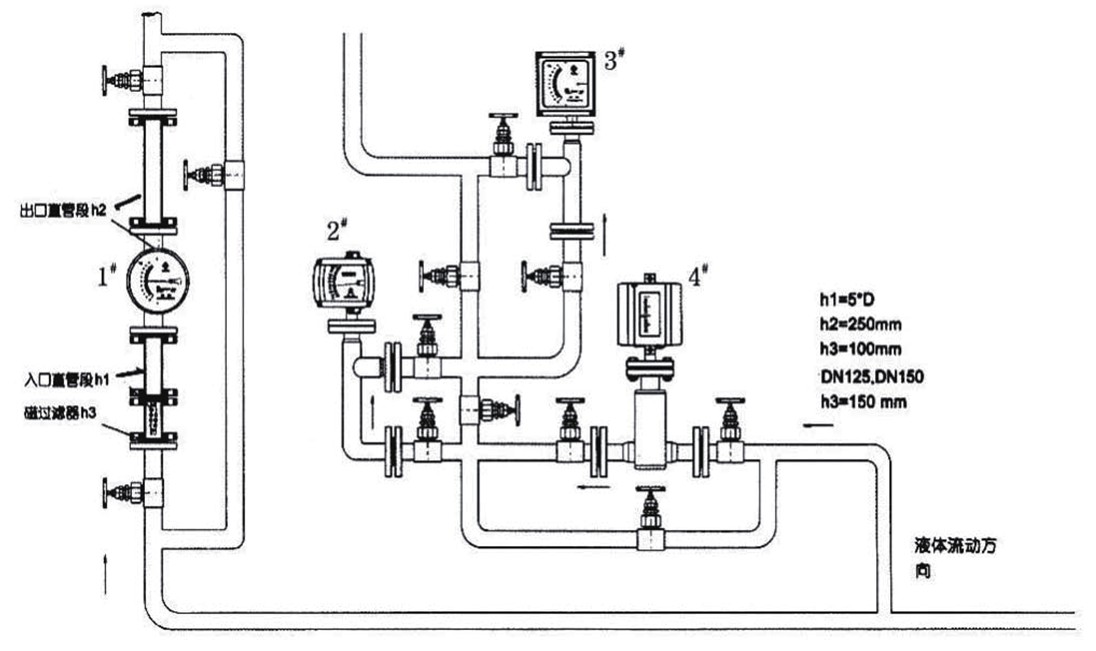

金属转子流量计安装方式示意图：
